产品概述
公称通径：DN300~2000
公称压力：0.05~0.25MPa
适用温度：120℃、200℃、300℃
驱动方式：手动、电动、气动、电动推杆、电液动推杆
适用介质：煤气及有毒、有害、易燃气体
结构特点
插板阀由前阀体、后阀体、阀板、伸缩体、左右密封箱体、通板和盲板及切换装置、松开夹紧装置等组成。冶金阀门的松开夹紧装置采用电动装置驱动，通过链轮、链条与丝杆螺母副连接，驱动波纹管的伸缩来实现阀体密封座夹紧或松开。阀门采用链轮式多点夹紧机构，密封圈为双面密封，安装于阀板上，密封可靠，方便更换。阀板顶部导轨装有纵向和横向移动机构，侧面装有弹簧机构和限位轮。当松开夹紧机构将阀板松开时，弹簧机构顶浮阀板至限位轮。
产品特点
1、阀门采用全封闭结构，操作时介质不会向外泄漏，操作安全环境污染。
2、阀体采用整体框架式结构，刚性好，能承受高的介质压力。
3、密封副部位采用不锈钢与橡胶密封，密封圈为双凸型密封可靠。
4、密封圈装在阀板上，便于更换。
5、伸缩体与固定套之间采用多层波纹管连接，适用寿命长，密封更可靠，波纹管内安装填料式耐磨套，粉尘不进入波纹管内。
6、夹紧机构采用闭环式多点夹紧，同步性好。
7、特制的控杆和顶轮机构，确保阀板运行无摩擦。
8、设有氮气吹扫孔，以便吹扫阀座和传动部位积灰，开启灵活。
9、底部设有排水管接口，将阀箱内积水排出。
10、夹紧、松开和阀板行走采用全电动驱动。操作方便，性能稳定，电装带手动机构，手、电动可实现无忧动切换。
性能参数

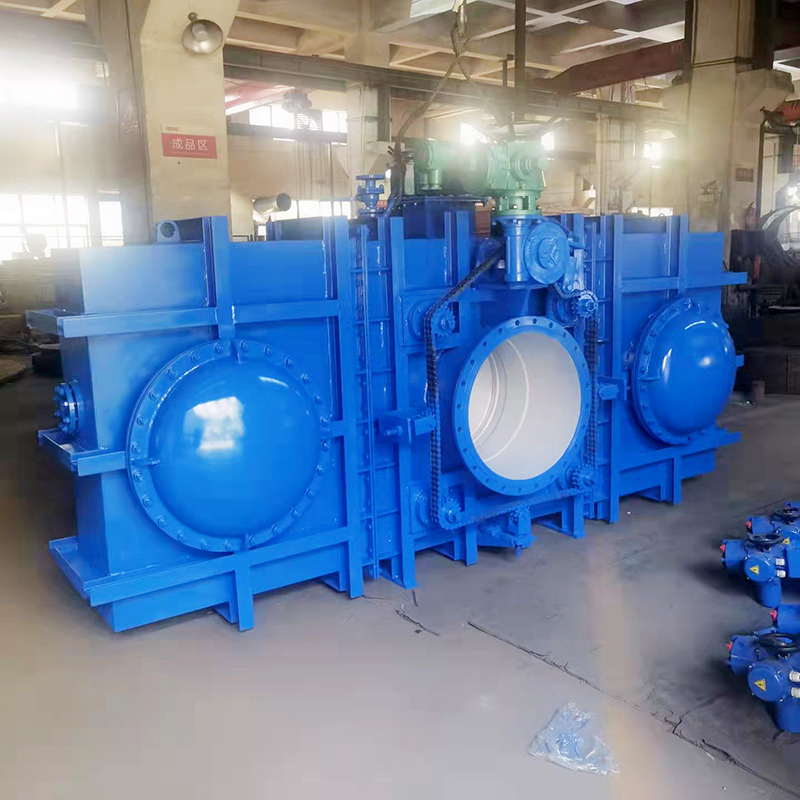

产品实拍
